Неповторимый дизайн, информационное моделирование и оригинальные технические решения – рассказываем, что и как делает Дворец гимнастики Ирины Винер-Усмановой уникальным
Образцовая модель
Его построили всего за два года, хотя на это время пришелся чемпионат мира по футболу, заморозивший большинство работ. Удивительно малый срок для объекта, который даже руководитель авторского коллектива проектировщиков, главный архитектор Москвы Сергей Кузнецов называет технически сложным. «Здесь большие пролеты крыши, высокие потолки и крайне оригинальное оформление кровли», – уточняет эксперт.
Сделать все быстро и качественно помогли BIM-технологии. «Информационное моделирование позволило выявлять возможные коллизии и избегать многократных корректировок проекта», – подтверждает Марс Газизуллин, генеральный директор «Мосинжпроекта», выступившего техническим заказчиком и генеральным подрядчиком дворца.
BIM-модель разрабатывалась в OpenBIM, архитектурная часть проекта была выполнена в ArchiCAD, для построения сложной геометрии кровли использовался Rhino. «Все разделы были качественно синхронизированы, и это помогло оптимизировать затраты на строительство», – доволен работой и Сергей Кузнецов. Он считает, что Дворец гимнастики в Лужниках может стать драйвером развития BIM-технологий в России. Гордятся проектом и разработчики ArchiCAD – они поместили его на обложку новой версии своей программы, презентованной недавно в Лас-Вегасе.
«Мы сидели днями и ночами, придумывая элементы дизайна дворца. Основной идеей было создать не просто спортивную арену, а Русский дом. Сначала мне показывали безликие эконом-варианты. Поэтому я привлекла русских мастеров по таким направлениям, как хохлома и жостовская роспись, холуйская лаковая миниатюра, резьба по дереву. Ежедневно и круглосуточно в ходе строительства я или мои помощники приезжали на объект, проверяли ход работ. Все элементы дворца уникальные. К примеру, мне говорили, что невозможно сделать мозаичный пол на спортивном объекте – слишком сложно и неизносостойко. Я же находила людей, которые могут это сделать. А места для почетных гостей украшают ковры Сюзане ручной работы из Узбекистана. И, конечно, невозможно было бы создать дворец в такие короткие сроки, если бы не команда из 1200 профессиональных строителей, которых по поручению мэра Москвы Сергея Собянина нашли Марат Хуснуллин (вице-премьер правительства России, ранее – заместитель мэра Москвы. – Прим. СБК), Марс Газизуллин и Игорь Киатров», – уверена Ирина Винер-Усманова.
Дворец гимнастики Ирины Винер-Усмановой
Дата открытия: 18 июня 2019 года
Вместимость: до 3926 зрителей (на соревнованиях по художественной гимнастике)
VIP: 4 ложи на 80 человек
Площадь: 23,5 тыс. м²
Максимальная высота: 40,2 м
Спортивная инфраструктура: школа художественной гимнастики, 3 тренировочных зала, 2 хореографических зала, тренажерный зал, медико-восстановительный центр, 10 раздевалок, тренерские, судейские, сауны, комментаторские, мастерские, конференц-залы, столовая, буфет, пресс-центр с залом на 150 человек
Гостиница: 4 звезды, 5 этажей, 39 номеров, 113 мест
Стоимость строительства: ₽3 млрд
Инвестор: Алишер Усманов
Чемпионская лента
Новый дворец стал одним из самых заметных зданий главного спортивного кластера страны. Особое внимание привлекает металлическая крыша, напоминающая развевающуюся гимнастическую ленту.
Архитектурную концепцию придумали российские специалисты из творческого производственного объединения «Прайд». По словам одного из авторов Николая Гордюшина, над проектом работала большая команда, только архитекторов привлекли более 10 человек.

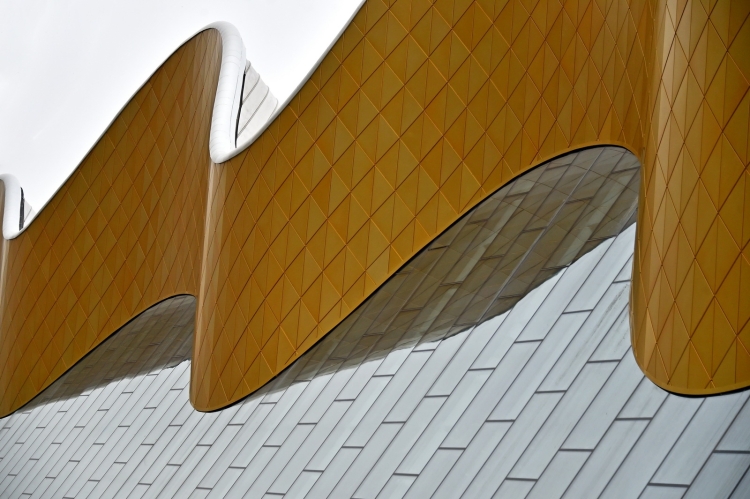

Крыша сделана из алюминиевых листов, защелкивающихся друг с другом без дополнительных крепежей, с помощью фальцевых соединений. Покрытие площадью 15,2 тыс. м² изготовили по итальянской технологии, но из российских материалов. Вогнутая часть гребня главной «волны» придает дворцу дополнительную изящность, позволяет лучше сопрячь кровлю и фасад.
Уникальная конструкция успешно прошла испытания в аэродинамической трубе с воссозданием разных погодных условий. Ни сильный ветер, ни дождь, ни обильный снегопад Дворцу гимнастики не страшны. К тому же кровля, как и все здание в целом, оборудована самыми современными технологиями. Здесь есть система снегозадержания, обогрев водосборных воронок и вспомогательные конструкции для обслуживания.
26 метров – высота стеклянных витражей на фасаде Дворца гимнастики
Идея использовать в кровле золотой и серебряный цвета принадлежит Ирине Винер-Усмановой, пожелавшей обыграть тему спортивных побед и медалей. Президент Всероссийской ассоциации художественной гимнастики вообще активно участвовала в строительстве и лично утверждала все дизайнерские решения.
«В „подшиве ленты“ используется десяток оттенков золотого цвета», – уточнил Николай Гордюшин. Площадь этой мозаики – 3,4 тыс. м².

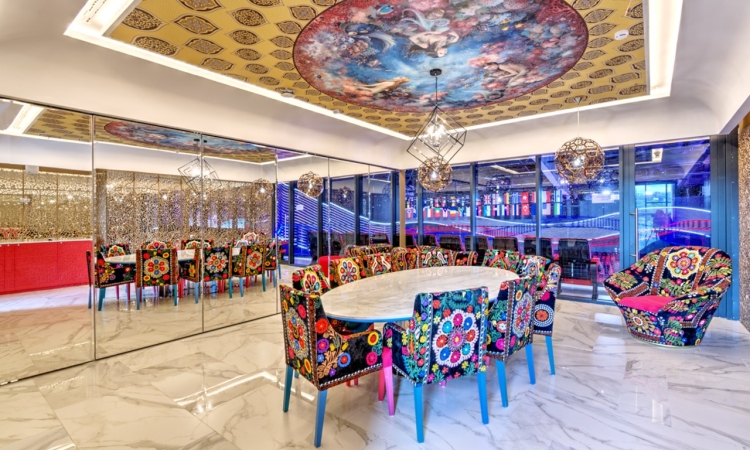

«В выборе стилистических решений мне помогал Игорь Соловьев, до этого он занимался оформлением нашего частного дома. К сожалению, сейчас не принято делать русский декор – везде евроремонт. А творчество народа остается в тени, – считает Ирина Винер-Усманова. – Характер дворца отражается в каждой детали, заметной как обычным посетителям, так и почетным гостям. На четвертом этаже у нас три VIP-ложи, оформленные по-разному. Одна – в стиле жостовской росписи, вторая – в стиле современной русской живописи по эскизу моего брата, третья – восточная с коврами ручной работы из Бухары».

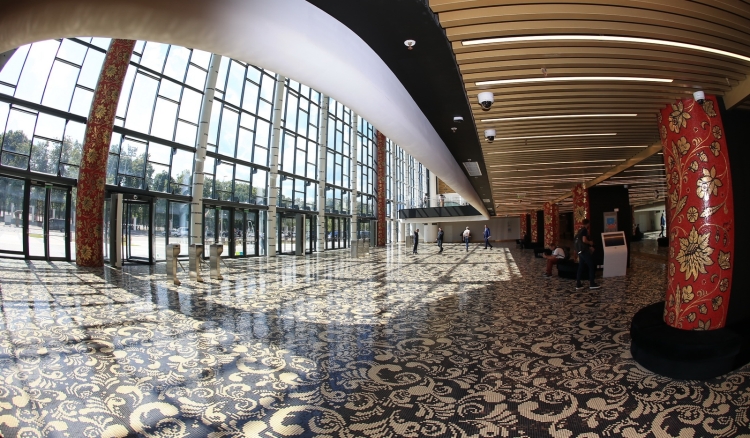

Основную цветовую гамму арены создают бордовые кресла. Тренировочные залы выполнены в светлых пастельных тонах. Яркие цвета использованы в оформлении столовой, буфета и гостиницы. Также в отделке использовались мозаики и традиционные русские узоры (хохлома, жостово).
Дворец в цифрах
Директор Дворца гимнастики Ирины Винер-Усмановой Александр Паньков назвал основные параметры работы объекта.
• За 9 месяцев проведено 42 мероприятия, которые посетило более 150 тыс. человек
• Годовая загрузка – 72%
• Стоимость аренды – ₽1 млн/сутки (в день монтажа на 50% дешевле)
• Основные источники доходов: аренда, кейтеринг, гостиница
• Операционные расходы – около ₽500 млн/год (с учетом налогов)
Полный контроль
Руководитель строительства со стороны заказчика Геннадий Рутенбург назвал дворец гимнастики «необычным спортивным проектом», возведенным в очень короткие для объекта такой сложности сроки. По его словам, одной из главных проблем был вопрос вентиляции на основной арене. Надо было сделать так, чтобы зрители и спортсмены находились в комфортных условиях, а над ковром для соревнований при этом царил полный штиль. Это необходимо, чтобы потоки воздуха не мешали спортсменкам во время упражнений с лентой.
Другую сложность отметил Марс Газизуллин. «Стояла задача обеспечить многофункциональность. Чтобы во дворце одинаково успешно проходили и соревнования по разным видам спорта, и концерты, и выставки, и праздники. Считаю, это удалось сделать», – говорит руководитель «Мосинжпроекта». Его слова подтверждает и то, что дворец был в заявке России на право проведения чемпионата Европы по гандболу. Турнир наша страна не получила, но сам спорткомплекс международную инспекцию устроил полностью.
Через месяц после открытия Дворец Ирины Винер-Усмановой принял первый в истории юниорский чемпионат мира по художественной гимнастике
«Поставленная Ириной Александровной задача подготовки дворца и для концертов потребовала установки более качественной акустической системы», – отметил Геннадий Рутенбург. Кроме этого, новый объект может похвастать идеальным спортивным освещением, обеспечивающим отличную телекартинку, но не слепящим выступающих, двумя большими медиаэкранами на основной арене и 900 декоративными светильниками на потолке, создающими эффект звездного неба.
По просьбе Винер-Усмановой установлена и еще одна медиасистема – камеры, позволяющие удаленно следить за всеми тренировками.

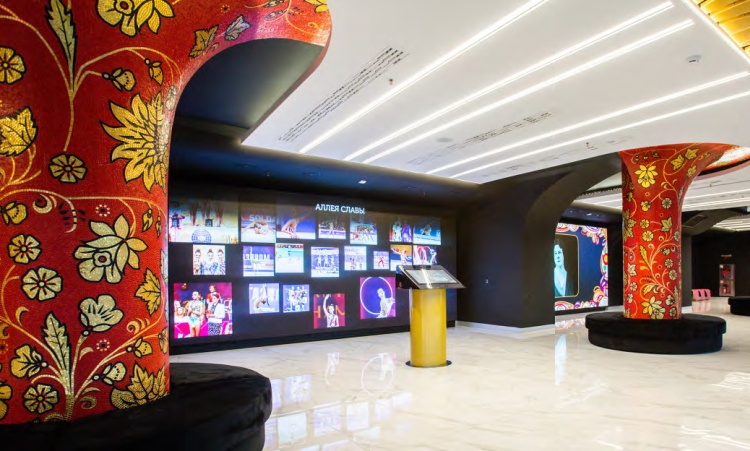

«Особая гордость – интерактивный музей, где можно увидеть всю историю гимнастики, начиная от Айседоры Дункан и ее учениц и заканчивая советскими, российскими и зарубежными чемпионками. Реализацией занималась компания „Красный квадрат“. В музее пять LED-экранов с тач-столами, на которых можно изучать мир художественной гимнастики: географию, аллею славы», – рассказывает Ирина Винер-Усманова.
Для «Мосинжпроекта» Дворец гимнастики стал первым объектом, возведенным на частные инвестиции. Город только предоставил землю и обеспечил подключение к инженерным коммуникациям. Однако Марс Газизуллин сравнивает его с Большой спортивной ареной «Лужники», которую также строила его компания: «По сложности и значимости это объекты одного уровня».
Текст: Константин Нуждёнов
Материал из журнала «СБК. Спорт Бизнес Консалтинг» №1 (40) март 2020
